Unterirdische Kabelverlegung leicht gemacht

von | Okt. 30, 2025 | Programmierung & Entwicklung

Unterirdische Kabelverlegung im Erdreich

Strom im Garten oder die Hauseinspeisung verlegen – das klingt nach einer größeren Sache, oder? Aber keine Sorge, mit der richtigen Herangehensweise ist die unterirdische Kabelverlegung gar nicht so kompliziert. Wir schauen uns an, was man beachten muss, damit am Ende alles sicher und gut verlegt ist. Von den Grundlagen bis zu den modernen Methoden – hier gibt’s die Infos, die du brauchst.

Schlüssel-Erkenntnisse zur unterirdischen Kabelverlegung

  • Die richtige Kabelwahl ist wichtig: Achte auf Erdkabel, die für die Verlegung im Boden geeignet sind, wie NYY oder NAYY.

  • Leerrohre bieten zusätzlichen Schutz und erleichtern spätere Wartungsarbeiten oder Erweiterungen.

  • Die Verlegetiefe ist entscheidend: Mindestens 60 cm sind üblich, unter Wegen sogar 80 cm, um Frost und mechanische Schäden zu vermeiden.

  • Eine Sandschicht oben und unten schützt das Kabel und sorgt für eine gleichmäßige Lastverteilung.

  • Warnbänder und eine fachgerechte Absicherung durch eine Elektrofachkraft sind für die Sicherheit unerlässlich.

Grundlagen der Unterirdischen Kabelverlegung

Geeignete Kabeltypen für Erdverlegung

Wenn wir schon unter die Erde gehen, dann muss das Kabel auch dafür gemacht sein. Nicht jedes Kabel verträgt die ständige Feuchtigkeit und den Druck des Erdreichs. Die gängigsten Typen, die man da so findet, sind Kabel mit der Kennzeichnung NYY-J. Das ist im Grunde ein Kunststoffkabel mit einer zusätzlichen Schutzhülle und PVC-Isolierung. Dann gibt es noch NYCWY, das ist ein Starkstromkabel mit Kupferadern und einem konzentrischen Kupferleiter außenrum. Für die, die es lieber mit Aluminium mögen, gibt es NAYY. Die sind auch für die Erdverlegung zugelassen.

Die Bedeutung von Leerrohren für den Kabelschutz

Manche Leute denken, ein Erdkabel reicht schon. Aber mal ehrlich, ein Leerrohr ist wie eine zusätzliche Rüstung für dein Kabel. Es schützt vor allem vor mechanischen Beschädigungen, falls mal jemand aus Versehen mit dem Spaten reinhaut. Außerdem ist es super, wenn das Erdreich mal nachsackt, dann reißt das Kabel nicht so leicht. Und das Beste: Wenn das Kabel mal kaputtgeht oder du ein neues brauchst, kannst du es einfach durch das Leerrohr austauschen, ohne wieder alles aufreißen zu müssen. Das spart echt Nerven und Zeit.

Sicherheitsvorschriften und Normen

Bevor du anfängst, musst du wissen, dass es da ein paar Regeln gibt. Kabel im Außenbereich kommen auf einen eigenen Stromkreis, nicht einfach an den Hausstrom. Und ein FI-Schutzschalter ist Pflicht, der schaltet im Notfall ab. Arbeiten am Sicherungskasten oder der Anschluss ans Stromnetz? Das muss ein Elektriker machen, keine Frage. Alle Teile, die draußen verbaut werden, müssen mindestens die Schutzklasse IP44 haben, damit sie gegen Feuchtigkeit geschützt sind. Und denk dran: Warnband über dem Kabel verlegen, damit später niemand versehentlich reingräbt.

Planung und Vorbereitung der Kabeltrasse

Bevor auch nur ein Spatenstich getan wird, ist eine sorgfältige Planung das A und O. Ohne einen klaren Plan tappt man schnell im Dunkeln, und das wollen wir ja gerade vermeiden, wenn wir Kabel unter die Erde bringen. Es geht darum, den Weg für das Kabel festzulegen und sicherzustellen, dass unterwegs keine bösen Überraschungen lauern.

Erstellung eines detaillierten Verlegeplans

Stell dir vor, du baust ein Haus – da fängst du auch nicht einfach an zu mauern, ohne einen Plan zu haben. Genauso ist es mit der Kabelverlegung. Ein guter Plan ist wie eine Landkarte für dein Projekt. Er zeigt genau, wo das Kabel später verlaufen soll, welche Geräte angeschlossen werden und wie lang das Ganze am Ende wird. Das hilft nicht nur, die richtige Menge an Material zu besorgen, sondern dient auch später als Orientierung, falls mal etwas nachgebessert werden muss. Am besten zeichnest du deinen Garten oder das betroffene Gebiet maßstabsgetreu auf und trägst dort alle geplanten Leitungen ein. So siehst du auch gleich, ob sich Wege kreuzen oder ob es Engstellen gibt.

Markierung des Kabelverlaufs im Gelände

Wenn der Plan steht, geht’s raus ins Gelände. Hier wird die Theorie praktisch. Du kannst den geplanten Verlauf mit Schnüren und Pflöcken oder auch mit Holzstäben abstecken. Das gibt dir eine klare Linie vor, an der du dich beim Graben orientieren kannst. So sieht jeder sofort, wo später das Kabel liegen wird. Das ist wichtig, damit auch andere wissen, wo sie graben dürfen und wo nicht.

Analyse des Untergrunds und möglicher Hindernisse

Jetzt wird’s spannend: Was verbirgt sich eigentlich unter der Erde? Bevor du anfängst zu graben, solltest du herausfinden, ob da nicht schon andere Leitungen liegen, zum Beispiel Wasserrohre, Gasleitungen oder andere Stromkabel. Ein Blick auf vorhandene Pläne ist hier Gold wert. Manchmal muss man auch spezielle Geräte einsetzen, um den Untergrund zu untersuchen. Nichts ist ärgerlicher, als versehentlich eine wichtige Leitung zu beschädigen. Es ist auch gut zu wissen, welche Art von Boden du hast. Ist er steinig, lehmig oder sandig? Das beeinflusst, wie leicht du graben kannst und welche Stabilität der Graben später haben wird. Manchmal muss man auch mit Grundwasser rechnen, was die Sache komplizierter macht. Eine gute Vorbereitung hier erspart dir viel Ärger und Kosten.

Die sorgfältige Planung und Markierung des Kabelverlaufs sind die Grundpfeiler für eine erfolgreiche und sichere unterirdische Kabelverlegung. Sie minimieren Risiken und erleichtern die nachfolgenden Arbeitsschritte erheblich.

Ausheben des Grabens und Vorbereitung des Bettes

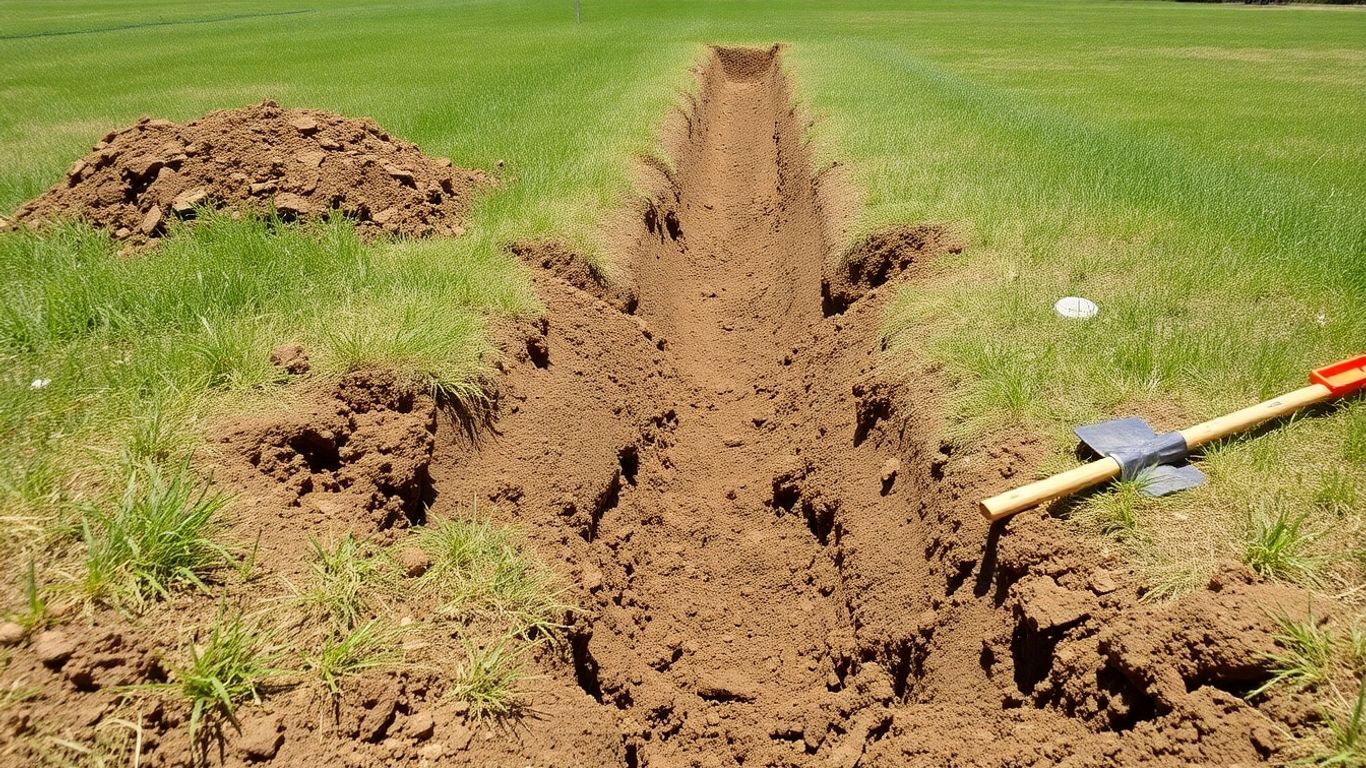

Ausgehobener Graben für unterirdische Kabelverlegung

Nachdem der Verlauf klar ist, geht es ans Eingemachte: den Graben ausheben. Das ist oft der anstrengendste Teil, aber mit der richtigen Vorbereitung gut machbar. Die richtige Tiefe ist hierbei entscheidend für den Schutz des Kabels.

Bestimmung der optimalen Verlegetiefe

Die Tiefe, in der das Kabel verlegt wird, ist nicht willkürlich. Sie hängt von verschiedenen Faktoren ab, vor allem aber von der Art der Überbauung und der mechanischen Belastung, die später auf die Stelle zukommt. Grundsätzlich gilt: Je tiefer, desto besser geschützt ist das Kabel. Für normale Gartenwege oder Rasenflächen empfehlen sich mindestens 60 cm Tiefe. Liegt die geplante Trasse allerdings unter einer Einfahrt, einem Parkplatz oder einer anderen Fläche, die regelmäßig befahren wird, muss die Tiefe deutlich erhöht werden – hier sind 80 cm oder sogar mehr ratsam. Diese Tiefenangaben beziehen sich auf die Oberkante des Kabels bzw. des Leerrohrs. Wir müssen aber noch Platz für Schutzschichten einplanen.

Anlegen eines schützenden Sandbettes

Direkt auf den ausgehobenen Erdreichboden kommt eine Schicht Sand. Diese sollte etwa 10 cm dick sein und dient als erstes Polster. Sie gleicht kleine Unebenheiten aus und schützt das Kabel vor spitzen Steinen oder Wurzeln, die im Erdreich stecken könnten. Das ist besonders wichtig, wenn du das Kabel direkt im Erdreich verlegst. Wenn du ein Leerrohr verwendest, ist diese Schicht zwar immer noch empfehlenswert, aber nicht ganz so kritisch. Das Leerrohr selbst bietet ja schon einen guten mechanischen Schutz. Eine gleichmäßige Verteilung des Sandes ist hierbei wichtig, damit das spätere Kabel oder Leerrohr gerade liegt. Eine gute Möglichkeit, die Kabeltrasse für die Zukunft zu planen, ist die Einplanung von zusätzlichen Leerrohren, die dann einfach leer bleiben. So kannst du später, falls nötig, neue Kabel ziehen, ohne nochmal graben zu müssen. Das ist eine clevere Idee, gerade wenn man an die Erweiterbarkeit von Smart Home Systemen denkt.

Berücksichtigung von Frostschutz und mechanischer Belastung

Die Sandschicht erfüllt nicht nur eine Pufferfunktion, sondern hilft auch beim Frostschutz. Wasser, das sich im Boden sammelt, kann durch den Sand besser abgeleitet werden, was das Risiko von Frostschäden am Kabel oder Leerrohr reduziert. Gerade in Regionen mit strengen Wintern ist das nicht zu unterschätzen. Die mechanische Belastung ist, wie schon erwähnt, ein weiterer wichtiger Punkt. Eine ausreichende Tiefe und eine stabile Bettung aus Sand sind die Basis. Darüber hinaus werden später noch weitere Schutzmaßnahmen wie Abdeckplatten oder Warnbänder eingesetzt, um das Kabel vor versehentlichen Beschädigungen durch Baggerarbeiten oder Spatenstiche zu schützen. Die richtige Vorbereitung des Grabens und des Sandbettes legt also den Grundstein für eine langlebige und sichere Kabelverlegung.

Verlegung der Kabel und Schutzmaßnahmen

Einziehen des Erdkabels in das Leerrohr

Nachdem der Graben vorbereitet und das schützende Sandbett angelegt ist, kommt der eigentliche Moment der Kabelverlegung. Wenn du dich für die Nutzung von Leerrohren entschieden hast – was wir wirklich nur empfehlen können –, ist das Einziehen des Kabels oft der nächste Schritt. Das kann man sich wie das Durchziehen einer Schnur durch einen Schlauch vorstellen. Man nimmt eine stabile, aber flexible Schnur, die etwas länger ist als das Leerrohr selbst. An einem Ende befestigt man ein kleines Gewicht, das man dann in das Leerrohr einführt. Mit etwas Geschick oder einem Staubsauger am anderen Ende kann man die Schnur durch das Rohr ziehen. Ist die Schnur durchgefädelt, wird das Erdkabel fest an einem Ende der Schnur befestigt. Dann zieht man die Schnur vorsichtig zurück, und das Kabel folgt ihr durch das Leerrohr. Das ist eine Methode, die auch bei längeren Strecken gut funktioniert und das Kabel vor Beschädigungen während des Einzugs schützt.

Schutz des Kabels durch Abdeckungen und Warnbänder

Sobald das Kabel im Leerrohr liegt oder direkt im Graben verlegt wurde, ist der Schutz noch nicht abgeschlossen. Eine weitere Schicht Sand, etwa 10 cm dick, kommt über das Kabel oder das Leerrohr. Das dient als zusätzliche Polsterung. Darüber kann man dann spezielle Schutzplatten oder auch einfach Ziegelsteine legen. Das ist eine mechanische Barriere, die verhindert, dass ein Spaten oder eine Schaufel bei zukünftigen Erdarbeiten sofort auf das Kabel trifft. Ganz wichtig ist auch das Warnband, das man auf diese Abdeckung legt. Dieses Band ist meist rot oder gelb und trägt die Aufschrift „Vorsicht Kabel!“. Es signalisiert deutlich, dass hier etwas unter der Erde liegt und man vorsichtig sein muss. So wird das Risiko von Beschädigungen durch Unwissenheit bei späteren Gartenarbeiten erheblich reduziert.

Sicherung gegen Umwelteinflüsse und mechanische Beschädigungen

Die Verlegung im Erdreich birgt Risiken, denen man begegnen muss. Neben dem Schutz vor mechanischen Einwirkungen durch Abdeckungen und Warnbänder, ist auch der Schutz vor Feuchtigkeit und Frost wichtig. Die Leerrohre selbst bieten hier schon einen guten Schutz, da sie das Kabel vor direktem Erdkontakt und damit vor Nässe abschirmen. Die richtige Verlegetiefe, die wir im vorherigen Abschnitt besprochen haben, ist ebenfalls entscheidend. Sie sorgt dafür, dass das Kabel im frostfreien Bereich liegt und weniger anfällig für Schäden durch Bodenbewegungen ist. Für den Fall, dass doch mal etwas schiefgeht – ein Kabelbruch oder Kurzschluss –, ist eine fachgerechte Absicherung unerlässlich. Das bedeutet, dass der Stromkreis, an dem das Erdkabel angeschlossen ist, über einen Fehlerstrom-Schutzschalter (FI-Schalter) und einen Leitungsschutzschalter (LS-Schalter) abgesichert sein muss. Der FI-Schalter schützt Menschen und Tiere vor Stromschlägen, indem er bei kleinsten Fehlerströmen sofort abschaltet. Der LS-Schalter verhindert Überhitzung und schützt das Kabel selbst vor Schäden im Fehlerfall. Diese Maßnahmen sind nicht nur Vorschrift, sondern einfach auch für die Sicherheit aller unerlässlich.

Moderne Verfahren für die Kabelverlegung

Wenn es darum geht, Kabel unter die Erde zu bringen, muss es nicht immer der klassische Spaten sein. Gerade bei größeren Projekten oder wenn es schnell gehen muss, kommen spezielle Techniken zum Einsatz, die die Arbeit erleichtern und oft auch effizienter sind. Diese modernen Methoden machen die unterirdische Kabelverlegung deutlich einfacher und schneller.

Fräs- und Trenching-Techniken für schmale Gräben

Stell dir vor, du musst ein Kabel verlegen, aber möchtest den Boden so wenig wie möglich aufreißen. Genau hier kommen Fräs- und Trenching-Verfahren ins Spiel. Dabei wird mit speziellen Maschinen ein schmaler Schlitz in den Boden gefräst, oft bis zu einer beachtlichen Tiefe. Das Coole daran? Man kann oft gleich ein oder mehrere Leerrohre in einem Arbeitsgang verlegen und sogar mit Sand verfüllen. Das spart enorm Zeit und Aufwand, besonders wenn man viele Kabel unterbringen muss. Der Boden wird nur minimal gestört, was die spätere Wiederherstellung erleichtert.

Effizientes Kabelziehen mit spezialisierten Winden

Einmal das Leerrohr verlegt, muss das Kabel ja auch noch rein. Bei kurzen Strecken geht das vielleicht noch von Hand, aber bei längeren Distanzen oder richtig schweren Kabeln braucht man ordentlich Power. Hier kommen elektrische oder hydraulisch betriebene Kabelwinden ins Spiel. Die sind nicht nur stark, sondern auch ausdauernd. Es gibt sogar spezielle Systeme wie den „Kabeljet®“, der sich durch enge Rohre schlängelt und das Kabel quasi wie von selbst durchzieht. Für die ganz langen Strecken, wo richtig viel Zugkraft gebraucht wird, gibt es dann noch Geräte wie den „Röhrenaal®“. Da wird erst ein Seil eingezogen und dann das eigentliche Kabel mit einer Winde hinterhergezogen. Das ist echt eine Erleichterung, wenn man nicht jeden Meter manuell ziehen will.

Kabeleinzugssysteme für lange und schwere Kabel

Manchmal muss es einfach schnell gehen, und man will nicht ewig an einem Kabel ziehen. Spezielle Einzugssysteme sind hier die Lösung. Sie sind darauf ausgelegt, auch schwere Kabel über lange Distanzen zu bewegen, ohne dass man sich abrackern muss. Diese Systeme nutzen oft eine Kombination aus Seilwinden und speziellen Führungen, die das Kabel sicher durch die Rohre leiten. Das spart nicht nur Zeit, sondern schont auch das Kabel selbst und die Nerven des Verlegers. Gerade bei Projekten, wo viele Kabel gleichzeitig verlegt werden müssen, ist das ein echter Gamechanger.

Spezielle Herausforderungen bei der Kabelverlegung

Manchmal ist die Kabelverlegung kein geradliniger Spaziergang. Gerade wenn es um enge Kurven oder dicht bebaute Gebiete geht, wird es knifflig. Da muss man schon mal um die Ecke denken – im wahrsten Sinne des Wortes.

Umgang mit Kurven und Richtungsänderungen

Wenn der Kabelverlauf nicht geradeaus führt, sondern um Gebäude, Bäume oder andere Hindernisse herum, wird es anspruchsvoll. Hier kommen spezielle Führungssysteme ins Spiel, die das Kabel schonen. Man nutzt zum Beispiel Rollen, die Reibung minimieren und das Kabel sanft um die Kurve leiten. Das verhindert Knicke und schützt die empfindliche Isolierung. Ohne diese Hilfsmittel könnte das Kabel beschädigt werden, was später zu Problemen führt.

Kabelverlegung in beengten innerstädtischen Bereichen

In Städten ist der Platz unter der Erde oft schon voll. Da liegen Strom-, Wasser-, Gas- und Telekommunikationsleitungen dicht beieinander. Hier ist Fingerspitzengefühl gefragt. Man muss genau wissen, wo was verläuft, um nichts zu beschädigen. Oft muss man mit schmalen Gräben arbeiten oder spezielle, schonende Verlegeverfahren nutzen. Das kostet Zeit und erfordert präzise Planung.

Ortung von Kabeltrassen und Identifizierung von Defekten

Nach der Verlegung ist vor der Wartung. Aber wie findet man ein Kabel wieder, das tief im Boden liegt? Spezielle Ortungsgeräte helfen dabei, den genauen Verlauf zu bestimmen. Das ist wichtig, falls später Reparaturen anstehen oder man einfach wissen will, wo man graben darf. Auch Defekte lassen sich so aufspüren, ohne gleich alles freilegen zu müssen. Das spart Nerven und Geld.

Die größte Herausforderung liegt oft darin, vorausschauend zu planen. Was heute als einfacher Kabelweg erscheint, kann morgen durch neue Bauprojekte oder unerwartete Bodenbeschaffenheiten zum Problem werden. Flexibilität und das Wissen um moderne Verlegetechniken sind hier Gold wert.

Abschluss der Verlegearbeiten und Wartung

So, das Kabel liegt, der Graben ist zu. Aber sind wir wirklich fertig? Fast! Jetzt geht’s ans Eingemachte, also das, was dafür sorgt, dass alles sicher ist und auch bleibt. Und hey, wer hätte gedacht, dass Leerrohre uns später so viel Ärger ersparen können?

Fachgerechtes Verschließen des Grabens

Nachdem das Kabel sicher im Leerrohr verlegt und mit Sand und Warnband geschützt wurde, kommt die Erde wieder rein. Das ist kein Hexenwerk, aber man sollte es ordentlich machen. Erst die Erde locker einfüllen, dann gut festtreten. So vermeidet man später unschöne Senken über der Kabeltrasse. Wenn man es ganz genau nimmt, sollte man die Erde schichtweise einbringen und verdichten. Das sorgt für eine stabile Oberfläche, die auch nach Jahren noch hält. Manchmal wird auch noch eine Schicht Schotter unter die oberste Erdschicht gegeben, besonders wenn der Graben direkt unter einer befahrenen Fläche liegt.

Integration von Schutzschaltern und separaten Stromkreisen

Das ist ein Punkt, den man nicht unterschätzen sollte. Damit im Notfall nichts Schlimmes passiert, muss die neue Leitung abgesichert sein. Das bedeutet in der Regel, dass ein eigener Stromkreis für die neue Leitung geschaffen wird. Und ganz wichtig: Ein FI-Schutzschalter (Fehlerstrom-Schutzschalter) muss rein. Der trennt die Stromzufuhr blitzschnell, wenn etwas schiefgeht, zum Beispiel bei einem Kurzschluss oder wenn Wasser ins Spiel kommt. Das ist nicht nur eine Vorschrift, sondern schlichtweg lebenswichtig. Wer hier spart, spart am falschen Ende. Die genauen Spezifikationen hängen natürlich von der Art des Kabels und der Anlage ab, aber eine Elektrofachkraft weiß da genau Bescheid.

Langfristige Haltbarkeit und einfache Wartung durch Leerrohre

Das ist der Clou an der Sache mit den Leerrohren. Sie sind wie eine Art „Schutzmantel“ für das Kabel. Wenn später mal ein Problem auftritt oder man ein neues, vielleicht leistungsfähigeres Kabel verlegen will, zieht man das alte einfach raus und das neue rein. Kein neues Graben, kein neuer Aufwand. Das spart enorm Zeit und Nerven. Außerdem schützt das Leerrohr das Kabel vor mechanischen Beschädigungen und Feuchtigkeit, was die Lebensdauer des Kabels deutlich verlängert. Man kann sich das wie eine Art „Wartungszugang“ vorstellen, der von Anfang an mit eingeplant wurde. So bleibt die Infrastruktur flexibel und zukunftssicher. Und wer weiß, vielleicht rüsten wir ja bald auf smarte Stromzähler um, die uns dann noch mehr über unseren Verbrauch verraten – da ist eine gut zugängliche Kabelinfrastruktur Gold wert.

Fazit: Ein gut geplantes Kabel macht Freude

So, das war’s also mit der unterirdischen Kabelverlegung. Gar nicht so wild, oder? Mit der richtigen Planung und den passenden Werkzeugen ist das auch für den Heimwerker machbar. Denkt dran, Sicherheit geht vor – also lieber einmal zu viel nachfragen oder einen Fachmann ranziehen, wenn ihr euch unsicher seid. Aber wenn alles gut verlegt ist, habt ihr lange Freude daran und keine Stolperfallen mehr im Garten. Viel Erfolg bei eurem Projekt!

Häufig gestellte Fragen

Muss ich ein Leerrohr für Erdkabel verwenden?

Ein Leerrohr ist nicht immer Pflicht, aber es ist super praktisch! Es schützt das Kabel extra vor Dingen wie Nagetieren oder Wurzeln und sorgt dafür, dass es länger hält. Wenn mal was kaputtgeht, kannst du das Kabel leichter austauschen. Und wenn du später noch mehr Kabel brauchst, kannst du sie einfach durch das leere Rohr ziehen. Das spart dir viel Grabearbeit!

Wie tief muss ich das Kabel im Garten vergraben?

Die meisten Kabel sollten mindestens 60 Zentimeter tief liegen. Das ist wichtig, damit sie vor Frost geschützt sind und nicht so leicht von einem Spaten getroffen werden. Unter Wegen, wo oft Autos fahren, sollte es sogar noch tiefer sein, so um die 80 Zentimeter. Wenn du ganz sichergehen willst, grabe ruhig 10 Zentimeter tiefer als angegeben.

Welche Kabel sind für die Erde geeignet?

Für die Erde brauchst du spezielle Erdkabel. Sie sind dafür gemacht, feucht und den Bedingungen unter der Erde standzuhalten. Achte darauf, dass sie als „NYY“ oder „NYCWY“ gekennzeichnet sind. Das zeigt dir, dass sie robust genug sind.

Kann ich ein Erdkabel einfach so in die Erde legen?

Das ist keine gute Idee. Ohne Schutz kann das Kabel leicht kaputtgehen, was zu Kurzschlüssen führen kann. Außerdem ist es gefährlicher, wenn jemand versehentlich darauf stößt. Es ist viel besser, das Kabel zu schützen, zum Beispiel mit einem Leerrohr und einer Sandschicht.

Was mache ich, wenn ich um eine Ecke muss?

Kurven sind kein Problem! Es gibt spezielle Rollen und Führungen, die dir helfen, das Kabel auch um Ecken zu ziehen, ohne dass es knickt oder zu viel Kraft braucht. So bleibt das Kabel geschützt und du kannst es leichter verlegen.

Brauche ich einen Elektriker für die Installation?

Ja, auf jeden Fall! Arbeiten mit Strom sind gefährlich. Ein Fachmann weiß genau, wie man alles sicher anschließt, damit du und dein Haus geschützt sind. Er sorgt auch dafür, dass alles nach den Regeln gemacht wird, zum Beispiel mit einem extra Stromkreis und einem FI-Schutzschalter.
